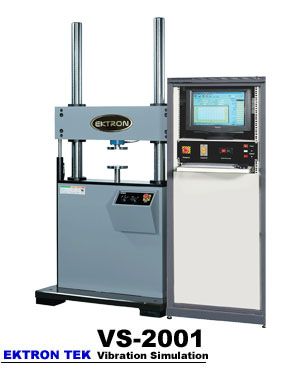

一. 品 名：振动模拟分析仪
二. 型 号：vs-2001
三、振动分析仪_vs-2001_动态热机械分析仪适用范围：测试材料或制品的动刚性、静刚性、阻尼系数、频率扫瞄…等
四. 振动模拟分析仪_vs-2001_动态热机械分析仪功能特性：
1. windows窗口操作系统软件
全新的窗口操作系统程序，除了提供友善的人机接口
操作特性外，更包含有以下几项特点：
1) 可预先设定暨储存大量的测试条件，以节省测试
前之设定作业。
2) 使用者自由选定、搭配之坐标类别，让您轻易地
即可得知各类曲线之间相对变化情形。
3) 测试后之曲线及相关数据均可被储存，以作为统
计之资料来源或日后调阅之需。
4) 储存中之曲线可自由点选出来，以作为相互比对其变化特性。
5) 可自由编排之报表编辑程序，提供使用者编写出具有特色之报表格式。
2. 可量测参数：
1) elastic stiffness coefficient k’(弹性系数) 5) viscous coefficient k”(黏性系数)
2) damping coefficient c(阻尼系数) 6) transmissibility tr.(传动率)
3) loss factor ,tanδ(损失因子) 7) fatigue (疲劳试验)
4) 频率扫瞄
3. 先进的伺服油压系统
振动模拟分析仪_vs-2001_动态热机械分析仪使用先进的油压伺服科技来满足动态材料的测试需求，一改已往所使用的机械或空压系统，提供你更准确的控制能力及更高的可信度。
4. 精密准确的量测系统
内藏lvdt之高性能激荡器，提供精准的动态位移输出。
5. 自动数据处理能力
在测试过程中，计算机会自动纪录测试过程，并自动的计算与储存测试的结果。
6. 环境箱温度控制
依照客户选购的环境温度控制箱可提供从低温-40℃*温 150℃之温度范围(选购)。
四. 振动模拟分析仪_vs-2001_动态热机械分析仪规格与配备：
[规格]
1. 静态负荷容量：± 1000 kgf

2. 动态负荷容量：± 660 kgf
3. 频率：1~100 hz
4. 压缩振动*大冲程：± 20 mm @ max. 5hz
5. 环境箱温控范围： – 40℃ ~ 150℃
6. 环境箱制冷方式：液态氮
7. 环境箱内箱尺寸：140 (w) × 140 (d) × 160 (h) mm.
8. 控制变量： 1) 压缩测试时：力量与变形量 2) 压缩转扭转测试时：变形量
9. 输出曲线：静态压缩力量相对于变形量
10. 输出数据：静态压缩力量与变形量、频率
11. 支撑结构：双圆柱 下置式激荡器
12. 横杆动力源：伺服油压系统
13. 柱距：600 mm
14. 圆柱直径：80 mm
15. 荷重量检测器：荷重元
16. 位移量传感器：lvdt
17. 液压动力系统：hpb02
18. 控制变量：荷重、位移
19. 支撑结构：双圆柱 下置式激荡器
20. 横杆动力源：伺服油压系统
21. 机台尺寸：主机100 (w) ×60 (d) ×203 (h) cm.
副机66(w.) x 75(d.) x 175(h.) cm
油压单元 125(w.) x 145(d.) x 110(h.) cm.
22. 电源：3 相，220 ±10v，50/60 hz，5kw

[配备]
1. 测试主机壹部
包含：机械架构、荷重元1000kg一个、驱动用油压缸、横杆定位油压缸、横杆、lvdt位移量传感器。
2. 电气控制副机壹部
包含：计算机主机壹部、19”lcd显示器壹部、hp喷墨列表机壹部、电气控制回路、油压伺服系统控制回路；计算机主机内含intel e7500双核心cpu、dvd-rw光驱一部、320gb硬盘机一部、2gb ddr2内存、及windows窗口操作系统软件。
3. 伺服油压单元壹套
包含：储油箱、帮浦(pump)、速度控制阀、过滤器、管路、热交换器。(附注：提供给热交换器的冷却循环水与水塔等设备须由买方自备！)
