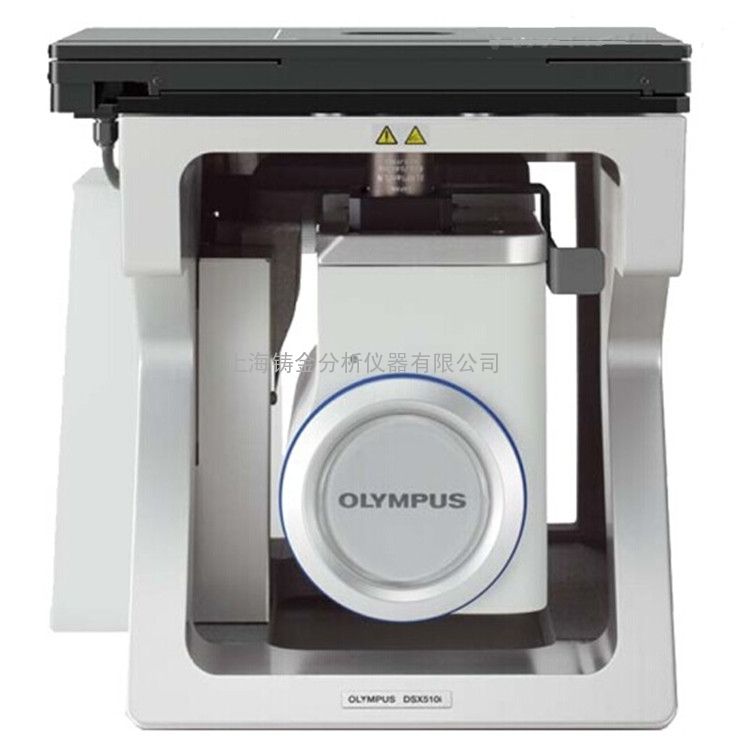

奥林巴斯 倒置数码显微镜 dsx 510i -九游会棋牌

倒置型・高倍率型
•适用于金属断面的组织解析
•聚焦和宽动态范围拍摄实现全自动化
•可靠的测量精度保证
奥林巴斯 倒置数码显微镜 dsx 510i概述：
「观察」「拍摄」「测量」「共享」一台实现
数码显微镜dsx系列功能齐全，操作画面类似于平板电脑等易于理解。通过触摸面板操作，即使是首 次使用显微镜的用户，也可以轻松快速地获得高质量的图像和精确的测量结果。 进口数码显微镜奥林巴斯dsx 510i实现了用数码显微镜进行倒置观察。将金属组织的检查效率和质量提升到新的等级。
▲观察 ¨一键切换多种观察方式
¨直观的菜单操作方式
●高数值孔径—低像差物镜
通过比当前的数码显微镜数值孔径更高、像差更小的物镜、改进后更均匀的照明光源，dsx510系列光学数码显微镜的成像分辨率可与*高级的光学显微镜媲美。
▪高性能的ccd*再现高分辨率的 1800万像素影像*
olympus的高性能ccd是准确地再现我们高质量的光学系统成像性能的引擎。
*4800x3600像素，3ccd模式转换将像素提高三倍
●宽变焦放大范围：样品看得更清楚
进口数码显微镜奥林巴斯dsx510i 的变焦光学系统可提供高达13x的光学变焦和30x的数码变焦。单个物镜即可涵盖传统光学显微镜的放大范围。
▪可同时安装两个物镜: 物镜转换
可同时安装两个物镜以达到更大的放大范围（70x至*高9000x）。
▪ 宏观地图: 总是能发现目标
当变焦放大倍率变大时，视野范围就会变小——宏观地图功能会在一个单独的窗口中记录下整个的全视野图像。
●快速简便地获取观察需要的图像
进口数码显微镜奥林巴斯dsx510i 可提供各种各样的观察方法，呈现给用户对高的光学系统所期望的高分辨率图像。
●仅需点击一下鼠标便可选择观察方法
仅需点击一下鼠标便可选择几乎所有的显微观察方法，倒置数码显微镜dsx510i 使选择正确的观察方法变得简单。无需复杂的调整——仅需简单的在观察方法（明场、暗场、mix[明场 暗场]、微分干涉、偏振光）之间选择，便可呈现满足精确观测所需的高品质图像。
●hdr高动态范围成像：超越人眼观察效果的高品质视觉呈现
样品的成像效果依据材料的性质、表面状况或照明方法会有所不同。dsx510i先进的数码图像技术产生的多种观察方法，呈现出超越人眼观察效果的高品质图像。高动态范围成像功能（hdr）将不同曝光度下获取的影像合成，以精确地调整样品表面不同区域的亮度差，呈现出亮度过渡更加精确真实的图像效果。
▪wider: 可实时观察同时存在高光区和低光区的样品
dsx510i通过wider功能解决了此问题，仅需点击一下鼠标，这个专门的影像处理功能便可处理这种高对比度差的问题。没有暗部细节的缺失。没有高光区的眩光。
▪色彩增强：仅看见需要看见的
进口数码显微镜奥林巴斯dsx510i的色彩增强功能可实现仅呈现样品上特定部分所需呈现的颜色，并同时将剩余部分的颜色变成黑白色，使得对样品缺陷的显示更为简单，是表现指定缺陷部位的理想之选。是表现指定缺陷部位的理想之选。
●优化图像功能确保了任何操作者都可获得*佳的操作结果
奥林巴斯dsx510i进口数码显微镜将会自动设置必要的参数来获取图像。无论是缺陷、凹凸的表面、还是异物，图像优化功能都确保能获得*佳的影像。通过图像优化功能，任何人均可操作该系统——无论是新手，还是专家——并且还可为每位操作者进行用户化定制。
▪可重复性：可便捷地导入所有检查（观察）的设置
奥林巴斯dsx510i倒置数码显微镜 的全数字化操作，使得每次图像获取或保存的条件都会被记录下来。对于奥林巴斯显微镜dsx510i 所获取的每一幅图像，操作者仅需点击一下鼠标便可从图像数据中重新获得图像获取的原始条件，实现相同条件和设置下的观察。
▲拍摄 ¨一键切换多种观察方式
¨直观的菜单操作方式
●获取超景深的图像或3d图像
▪efi: 即使表面凹凸不平的样品，也可获得整个样品全部聚焦清晰的超景深图像
借助于其efi（景深扩展成像）功能，仅需点击一下鼠标，dsx510i便可获得整个样品都对焦清晰的图像。在efi（景深扩展成像）过程中，随着焦点位置的上下移动，采集多张不同焦点位置的图像。在这些图像中，样品上聚焦清晰的各部分会被提取出来合成一幅整个样品都聚焦清晰的图像，实现对凹凸不平的样品的精确检查。olympus的efi图像采集速度比以往快了许多。
▪3d图像: 仅需点击鼠标即可显示三维样品
仅需点击一下鼠标，进口数码显微镜奥林巴斯dsx510i便可获得样品的三维图像，从任意角度观察样品，都和样品的真实形貌完全一致。通过精细的3d影像，可以观察或测量样品表面的高度特征或凹凸程度。还可以测量高度差和体积，对样品的精确分析变得更加容易。
●实时全景摄影，快速获得超大视野图像
再也不会出现“超出观察视野”的问题了。通过实时全景摄影，简单移动屏幕上的样品观察位置，电动载物台就会移动样品至指定位置。随着载物台的移动，系统会实时地自动拼接多幅图像，并缝合成一幅大视野的图像。
▪自动全景摄影： 仅需点击一下鼠标，便可获得大视野图像
仅需将样品放置在载物台上，然后点击一下启动程序。载物台即以螺旋形移动并自动拍摄所需的样品区域。
○手动全景摄影：对指定区域范围进行样品图像拼接
通过载物台前后、左右或斜向移动，在非常短的时间内获取指定区域的实时图像拼接。
●自动图像拼接获取高质量、高附加值的图像
▪高质量全景摄影
只需根据图像拼接的数量、样品长度和图像拼接起始点设定拼接模式，然后启动图像拼接程序，即可按照设定的模式执行图像拼接，并同时进行阴影校正，生成一幅高质量、高附加值的图像。
▪efi景深扩展成像和3d成像的图像拼接
高质量全景摄影功能还可以和efi景深扩展成像、3d成像相结合。在大视野范围内对凹凸不平的样品进行超景深的图像拼接以及3d图像拼接。●这意味着所获取的图像信息会大大超过传统光学显微镜加上数码照相机。
○改进了拼接模式和接缝处阴影校正的算法
通过*优化的拼接模式获取大范围、高分辨率和高质量的图像，并且不会产生拼接错位。
▪程序化菜单：对样品上多个注册位置的自动拍摄
通过便捷的程序化菜单功能，dsx510i倒置数码显微镜可在自动对焦下、对样品上的多个注册位置进行自动拍摄。
▲测量
¨可靠的测量精度
¨种类丰富的测量方式、高度解析
¨可测量粗糙度
●先 进的技术决定精确的测量。
◊准确度和重复性保证。
▪dsx510i数码显微镜可实现准确和可重复的测量，具备符合国家标准的精度溯源。
○要保证xy准确度，必须由olympus专 业服务人员进行校准工作
○要签发认证文件，必须由olympus专 业服务人员进行校准工作
▪进口数码显微镜dsx510i远心光学系统的特点
远心光学系统保证了图像尺寸大小不会随着焦点位置的改变而变化。因为图像的尺寸不会变化，所以可进行精确的测量而无需再担心测量结果的偏差。
◊丰富的测量功能
奥林巴斯显微镜dsx510i的基本操作软件和3d测量软件几乎具备了工业显微镜的所有测量功能，通过简单的操作便可获得理想的测量结果。除基本软件外，另有三维测量、卡尺测量和颗粒分析等选装软件。
◊便捷的向导功能实现自动测量
使用dsx510i便捷的向导功能，可轻松地实现测量过程自动化。 一旦获取了图像，测量向导便会自动运行，或者也可将该向导功能与自动图像获取向导联用，进一步实现图像获取和测量过程的自动化。
▲共享
¨一键式报告生成
¨可自定义多种格式报告模板
●生成用户报告更为简单
dsx510i 使一切变得简单。操作者只需专注于图像采集、观察和测量，dsx510i 自动生成相关报告。报告模板可完全自定义化。
●用olympus stream软件指定打印放大倍率
stream软件的报告功能可按指定放大倍率打印图像。
奥林巴斯 倒置数码显微镜 dsx 510i技术规格：
dsx510i规格

主机	变焦比		13.5x 光学变焦 (0.26x 至 3.5x), 30x 数码变焦
	物镜安装数量		*多两只
	dsx专用物镜		xlmplfln10x, xlmplfln40x
	可安装物镜	uis2物镜	mplfln1.25x, mplfln2.5x, mplfln5xbdp, mplfln10xbdp,  mplfln20xbdp, mplfln50xbdp, lmplfln10xbd,  lmplfln20x, lmplfln50x, mplapon50x
	精度和重复性 (x-y 平面)	放大倍率准确度	±3%*2
		放大倍率重复性	3σn-1= ±2%
	重复性(z 轴)	重复性（高度）	-
	照明	标配	明场：led, 暗场: led
		选配照明	高强度led*1
	照相机	影像传感器	1/1.8英寸2.01百万像素彩色 ccd（总像素: 2.10百万像素）  总像素： 1688 (h) x 1248 (v)  有效像素： 1628 (h) x 1236 (v)  有效像素： 1600 (h) x 1200 (v)
		冷却方式	帕尔贴冷却
		扫描模式	逐行扫描
		帧速率	15 fps/27fps（binning模式）
		分辨率	标准 : 1194 x 1194 (1:1)/1592 x 1194 (4:3)  精细 : 1194 x 1194 (1:1)/1592 x 1194 (4:3)  超精细 : 3594 x 3594 (1:1)/4792 x 3594 (4:3)
		灵敏度	iso 100/200/400/800/1600 equivalent
	聚焦装置	行程	35 mm
		分辨率	0.01 μm
	*大样品高度	dsx专用物镜	-
		uis2物镜	-
载物台	电动载物台	型号	dsx-ifssu
		行程	50 x 25 mm*3
		承重	1 kg
	手动载物台	型号	dsx-sfr
		行程	50 x 25 mm*3
		承重	1 kg
液晶显示器	尺寸		23”带触摸屏的全高清彩色液晶显示器
	分辨率		1920 (h) x 1080 (v)
重量 >（主机，电动载物台，液晶显示器，控制箱，控制器）			大约44.1 kg
额定输入电源			100-120 v/220-240 v, 300 v a, 50/60 hz

*1 不能和内置的标配led一起使用。*2 需要olympus或代理商的专 业人员进行校准。*3 当安装mplfln50xbdp或mplapon50x物镜时，行程为25x25mm。
dsx510/510i数码显微镜系列物镜

系列	型号	齐焦距离	数值孔径	工作距离 (mm)	实际视场(μm)*3	总倍率*4
dsx专用物镜	xlmplfln10xdsx*1	75 mm	0.3	30.0	2,772-214	139x-1,803x
	xlmplfln40xdsx*1		0.8	4.5	693-54	555x-7,211x
uis2物镜	mplfln1.25x*2	45 mm	0.04	3.5	22,181-1,706	17x-225x
	mplfln2.5x*2		0.08	10.7	11,090-853	35x-451x
	mplfln5xbdp		0.15	12.0	3,921-302	69x-901x
	mplfln10xbdp		0.25	6.5	2,772-214	139x-1,803x
	mplfln20xbdp		0.4	3.0	1,386-106	277x-3,606x
	mplfln50xbdp		0.75	1.0	554-42	693x-9,014x
	lmplfln10xbd		0.25	10.0	2,772-214	139x-1,803x
	lmplfln20xbd		0.4	12.0	1,386-106	277x-3,606x
	lmplfln50xbd		0.5	10.6	554-42	693x-9,014x
	mplapon50x*1		0.95	0.35	554-42	693x-9,014x

*1 df和mix不适用 *2 仅适用于bf *3图像画面显示1:1对角线（出厂默认值） *4 图像画面显示1:1
