详细信息
品牌：leader 型号：三坐标 加工定制：是 操作方式：程序 分辨率：0.0001-0.0005 mm 放大倍率：5x 测量精度：x 外形尺寸：x mm 驱动方式：cnc 用途：主要应用于图形分析检测、复合式 三坐标影像测量仪上海铸金分析仪器有限公司*供应多种形貌分析仪器用于样品形状及面貌分析，如：大型三坐标测量机（三坐标测量仪）、便携式三坐标测量机（关节臂三坐标测量仪）、二次元影像仪/三次元影像测量仪、扫描电子显微镜、透射电子显微镜、冲击断口投影仪、冲击断口图像分析仪等，欢迎致电 咨询。
自动影像仪_二次元影像仪_三坐标影像测量仪产品介绍：
通过在测量机z轴上安装高精度ccd数字摄像头，将被测微小尺寸予以放大，利用先进的图像信息处理技术、可编程控制光学照明技术实现对微小或易变形的零部件的非接触测量，从而可替代工具显微镜和投影仪。
ccd影像分析模块是rationaldmis可选专用模块.主要应用于图形分析检测、复合式测量。
自动影像仪_二次元影像仪_三坐标影像测量仪功能特点：
—界面集成度高，与rationldmis或其他模块使用同一界面，无需切换或另开第2个软件；
—支持复合式检测，即：ccd和触发式检测数据的坐标系统一；
—自动对焦，可实现多次自动对焦、便于测量有层次的工件。支持微调对焦；
—支持自动寻边。配合十字线，可以方便地采集想到的点；
—快速自学习dmis影像检测程序，运行程序可实现自动检测；
—支持ccd镜头比例修正，克服镜头由于其自身结构原因导致的长宽比不等；
—支持设置采集图像延时时间，消除部分cmm机器定位抖动造成重复性误差；
—支持智能识别元素类型：可根据所选点，自动识别出元素类型；
—“多边形工具”对于有大毛刺、凹口的工件，可以有选择地避开毛刺、凹凸点；
—实现各种形位公差计算和各种构造功能；
—输出报表丰富，支持文字、图形、form、尺寸标注等报表。
图像分析模块”通过硬件钥匙激活。 ccd校验以及复合校验复合校验：保证了ccd 和 触发测头检测数据的合并到同一坐标系下。
ccd校验复合校验

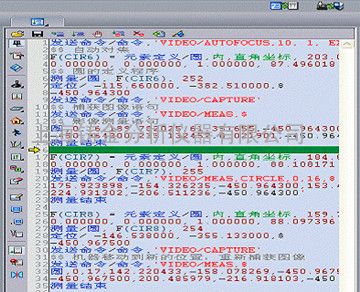

ccd工具条 保存图片可将图形保存为bmp和jpg两种格式，方便后期的边界与制作分析 自学习dmis影像检测程序
在打开自学习的情况下，使用影像测量工具进行测量（人工辅助测点和橡皮擦工具除外）。
软件都会自动产生dmis影像测量程序。对于cnc机器,运行此影像测量程序，将完成cnc自动影像测量。

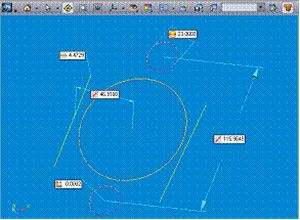

丰富的报表：支持多种文字、图形报表；form误差图报表，支持常规尺寸的图形标注。图形报表 文字报表form误差图 尺寸标注
自动影像仪_二次元影像仪_三坐标影像测量仪技术参数
性能参数：
驱动方式 cnc
物镜 高解析5x
环形顶光源
测量精度
长度测量系统 renishaw精密光栅尺，分辨率:0.1-0.5µm
主要测量功能：
◆ 直线测量
◆ 半径测量
◆ 弧度测量
◆ 角度测量
◆ 多圆几何测量
◆ 同心度测量
◆ 坐标点测量
◆ 椭圆度测量
◆ cad测绘与导入
◆ 测量结果存图
◆ 测量结果打印 -
-
